BERKATU柏卡图 4K 4X4HDMI矩阵切换器

2019-08-28

MUH44A-N 前面板示图

MUH44A-N 前面板示图

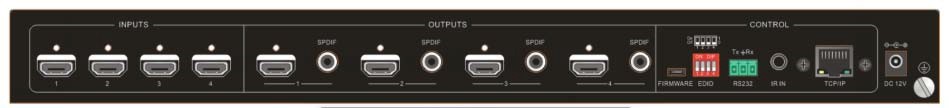

MUH44A-N 后面板示图

MUH44A-N 后面板示图

产品介绍

MUH44A-N是一款4K高清HDMI矩阵切换器,由4HDMI输入与4HDMI输出组成,形成4x4矩阵切换器。每路HDMI输出分别带有1路数字同轴音频输出。支持HDMI标准,兼容HDCP,支持4Kx2K1080P 3D分辨率。

智能化EDID管理,内置10EDID数据。设备控制方式灵活多样,涵括红外控制、串口控制、网口控制(选配)、面板按键控制,能同时兼容控制,使用更方便。

产品特点

l  高清分辨率:4Kx2K@60Hz,支持1080P 3D2560×1080

l  输入支持HDMI2.0标准,向下兼容HDMI1.4HDMI1.3,兼容HDCP2.2标准,输出支持HDMI1.4标准,兼容HDCP1.4标准

l  传输4Kx2K信号达15米远距离

l  两种EDID管理形式:软件管理(指令实现)、硬件管理(拨码开关实现)

l  内置10EDID数据

l  输入HDCP跟随,输出支持HDCP管理:指令控制

l  支持场景保存功能(指令控制)

l  USB固件在线升级

l  控制方式多样:前面板按键、IR红外、RS232串口、TCP/IP网口

l  断电记忆功能,避免重复性设置



技术规格参数

输入

输出

输入

4HDMI

输出

4HDMI

4SDPIF数字音频

输入连接器

Type A19针母头

输出连接器

Type A19针母头RCA

数字同轴音频座

音频输入

HDMI 内嵌音频

音频输出

HDMI内嵌音频

SPDIF数字同轴音频

标准

符合HDMI2.0标准,且向下兼容,兼容 HDCP2.2

标准

符合HDMI1.4标准,兼容 HDCP1.4

常规

电源

DC 12V 2A

功耗(W

满载:13.3; 待机:4.4

机箱尺寸(mm

36 x 200 x 44

( x x 高,不带挂耳)

重量(Kg

1.77

工作温度

0℃~ 50

相对湿度

10% 90%

音频格式

HDMI 内嵌音频与 SPDIF 同轴音频均支持 Dolby   DigitalDTSDTS-HD格式

支持分辨率

最高支持4Kx2K、支持1080P 3D2560×1080

传输距离

4Kx2K15米(使用优质线材)

网口协议

符合TCP/IP协议

串口通讯协议

波特率:9600、数据位:8、停止位:1、校验位:无

支持分辨率

4K

4096x2160(30/50/60Hz)、3840x2160(24/25/30/50/60Hz)

21:9

2560×1080

16:9

1920x10801080P 3D1600x9001366x7681280x7201024x576

16:10

1920x12001680x10501440x9001360x7681280x800

4:3

1600x12001400x10501280x12041024x768800x600640x480

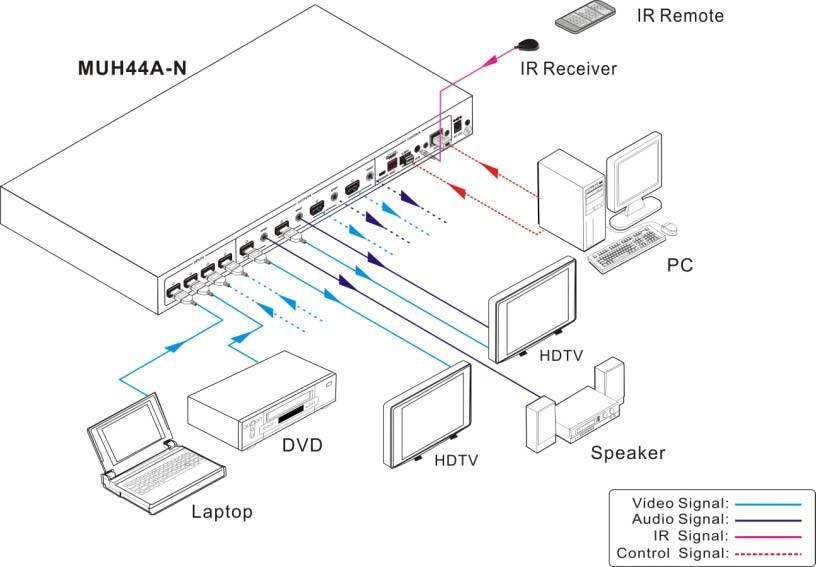

连接示意

BERKATU柏卡图  4K 4X4HDMI矩阵切换器

×
