BERKATU柏卡图 嵌入式可编程中控主机

2019-08-28

BERKATU柏卡图 嵌入式可编程中控主机BERKATU柏卡图 嵌入式可编程中控主机

产品介绍

WP8是一款具有8个可编程按键的控制面板,每个按键都可编程控制、按键与按键之间可以相互影响也可独立使用。它可通过3RS232端口和1RS485端口、3个红外发射端口、2个继电器控制端口控制PTN产品和第三方设备。它是一款简易而实用的控制装置,可用于会议室,展示厅,教室,多媒体教室等领域。



产品特点

l  每个按键都可以通过串口RS232RS485对外围设备(摄像机、投影机等)进行可编程控制;

l  每个按键都可以设置为发送红外线代码、控制继电器,并通过对应的端口去控制外围设备;

l  8个背光按键,可调节的按键亮度;

l  按键可以独立工作,独立地发出RS232RS485IR代码去控制任何可控设备;

l  可以单个按键学习RS232RS485IR代码,根据不同的受控设备,进行不同的代码学习;

l  按键可以自定义属性,进行群组,自锁,互锁,延迟和逻辑编辑等功能;

l  实现中控系统涵盖的所有逻辑可编程功能;

l  支持反馈码校验设置;

l  可以通过PC软件进行WP8的全功能设定;

l  内嵌ID识别和级联控制功能,是最多可以99WP8级联起来,进行系统控制;



技术参数

数据传输端口

USB RS232

控制端口

3 RS232, 1 RS485, 3 个红外接口, 2 个继电器接口

串行控制接口

RS-232 端口

波特率与协议

波特率:115200, 数据位:8 ,     停止位:1, 无奇偶校验位

软件规格

PS-WP

频率

20Hz ~20KHz

电源

100VAC~240VAC, 50/60 Hz

机箱大小

铝外壳:114x70x28mm

温度

-20 ~ +70°C

湿度

10% ~ 90%

功率

1W

重量

0.15kg

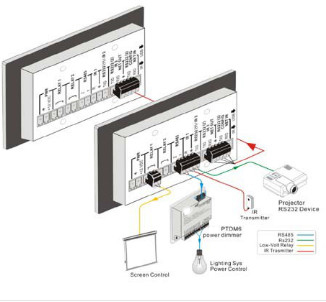

连接示意图

BERKATU柏卡图 嵌入式可编程中控主机连接示意图

×
