BERKATU柏卡图 32X32混合插卡音视频处理器

2019-08-29

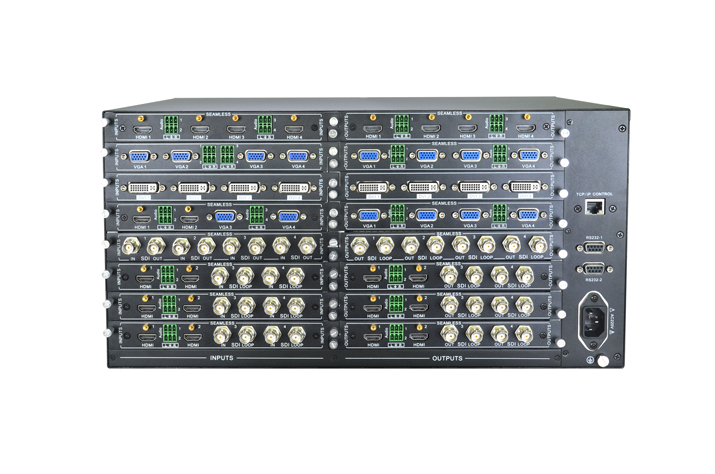

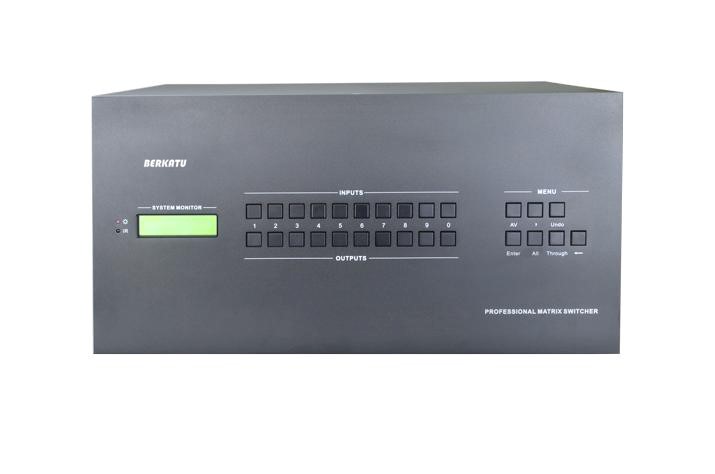

BERKATU柏卡图  32X32混合插卡音视频处理器正面BERKATU柏卡图  32X32混合插卡音视频处理器背面

产品介绍

LMX32混合插卡矩阵切换器是一款高性能的音视频信号专业切换设备,兼容不同信号类型输入/输出信号卡,用于多个信号输入输出交叉切换,提供独立的视频信号和音频平衡/非平衡输入、输出端子,每路视频信号、音频信号、音视频信号单独传输、单独切换,使信号传输衰减降至最低,图像和声音信号能高保真输出。可以任意搭配各类无缝信号卡包括:(DVI/HDMI/SDI/VGA/C-VIDEO)、4Kx2K信号卡(HDMI/HDBT远传/光纤OPTICAL)等,结合不同信号卡功能可以解决综合视听的问题。

本产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。本产品带有断电现场保护、音视频同步或单独切换等功能,并具备RS232通讯接口和 TCP/IP控制,可以方便与外接控制键盘、个人电脑、遥控系统或各种远端控制设备配合使用。

产品特点

l  矩阵箱体需可配置输入/输出信号卡的模块化矩阵主机,最大可支持32x32路的音视频信号切换卡接口,支持热插拔;

l  采用FPGA架构,内部自建核心运算机制,无内嵌操作系统;

l  总线交换技术,每路信号采用单独与用通道进行传输,保证所有信号图像的实时显示;

l  倍频倍线技术,对图像信号进行倍线缩放、倍频增强显示;

l  每张板卡含有4路信号接口,支持CVBSYPbPrVGADVIHDMI3G/HD/SD-SDI等信号无缝任意输入输出切换传输,兼容HDCP,支持内置EDID管理和手动EDID学习功能;

l  支持36种分辨率,灵活设置,配合不同的输入输出设备提供最大兼容性;

l  支持OSD自定义字符叠加画面显示功能,可以对任意输入通道在左上、左下、右上、右下等位置叠加显示自定义中文内容,可设置叠加透明度;

l  主机支持HDMI 1.4a标准,可通过跟换板卡实现4K3D信号输入输出;

l  支持当前设备输入输出通道状态查询功能;

l  支持20个场景保存和调用功能,支持群切功能;

l  控制方式需支持前面板触控按键、遥控器、RS-232串行通讯、LAN网络控制等多种控制方式,支持本地和远端(中控&软件)控制方式,支持前面板锁定功能;

l  矩阵主机及信号板卡满足长时间无故障满负荷连续工作,支持7*24小时不断电运行;

产品规格参数

控制部件

串行控制口

9P RS232母头连接器

针脚配置

2=TX,3=RX,5=GND

面板机箱结构

可插拔信号卡

前面板控制

触摸按键

协议

TCP/IP

常规

电源

100VAC~240VAC    50/60Hz

相对湿度

10%~90%

工作温度

-10~+40℃

最大功耗

220W

机箱尺寸

不带挂耳:

437x317x222mm(5U)

带挂耳:

483x317x222mm(5U)

重量

(不含任何信号卡)

5Kg

信号卡分类

根据不同场合及不同用户的需求,支持多类型信号卡,分为输入信号卡与输出信号卡。

混合矩阵输入信号卡:

技术参数

型号

输入端口数

信号端口

4I-DV DVI信号卡

4

 DVI-D,兼容HDMI

4I-SD SDI信号卡

4

 SDI(每一路各带一路SDI环出)

4I-UH 4K信号卡

4

 HDMI &模拟音频

4I-BT 4K信号卡

4

 HDBT &立体声音频&RS232

4I-UF 4K信号卡

4

 光纤OPTICAL

4I-HS 无缝信号卡

4

 HDMI&模拟音频

4I-DS 无缝信号卡

4

 DVI-I接口,兼容模拟信号

4I-SS 无缝信号卡

4

 SDI(每一路各带一路SDI环出)

4I-VA 无缝信号卡

4

 VGA& 双声道立体声音频

4I-AV 无缝信号卡

4

 CVBS&模拟音频






混合矩阵输出信号卡:



技术参数

型号

输出端口数

信号端口

4O-VG VGA信号卡

4

 VGA& 双声道立体声音频

4O-SD SDI信号卡

4

 SDI,每组带有2路SDI

4O-UH 4K信号卡

4

 HDMI &模拟音频

4O-BT 4K信号卡

4

 HDBT &立体声音频&RS232

4O-UF 4K信号卡

4

 OPTICAL

4O-HS 无缝信号卡

4

 HDMI &模拟音频

4O-DS 无缝信号卡

4

 DVI-I接口,兼容模拟信号

4O-SS 无缝信号卡







4

 SDI,每组带有2组SDI

4O-AV 无缝信号卡

4

 CVBS&模拟音频

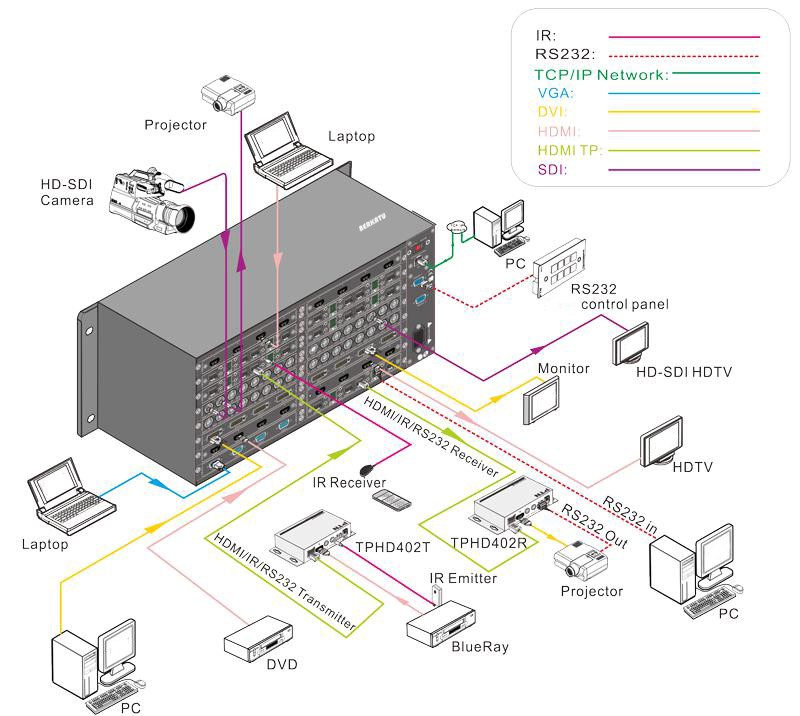

系统联接图:


BERKATU柏卡图  32X32混合插卡音视频处理器连接图

×
